2次元レンジファインダー

秋月で売っているシャープの測距モジュールとサーボモーターを使って2次元距離計を作ってみた。

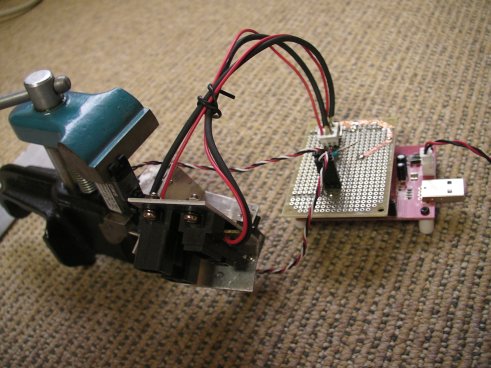

2つのサーボモータでアジマスとエレベーションをスキャンしている

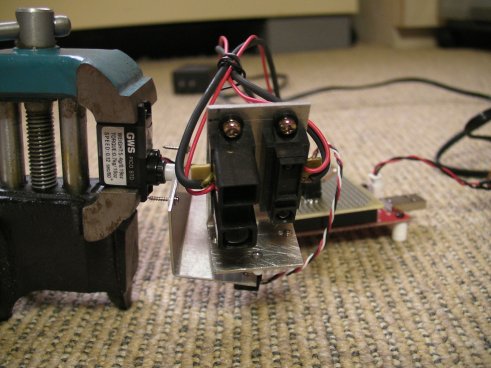

距離センサーは短距離用(GP2Y0A21YK)と中距離用(GP2Y0A02YK)の二つを取り付けて同時に計測している。


サーボモーターの制御とデータの所得はJapanino(Arduino互換、大人の科学)でやっている。

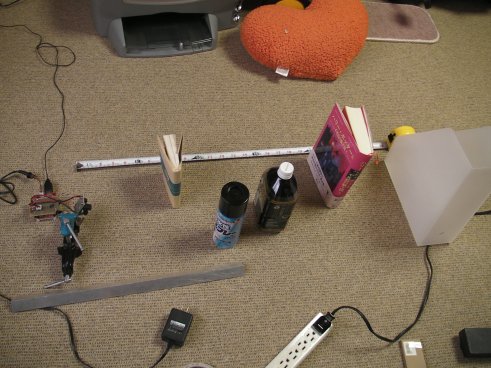

下の写真のようにものを並べて観測

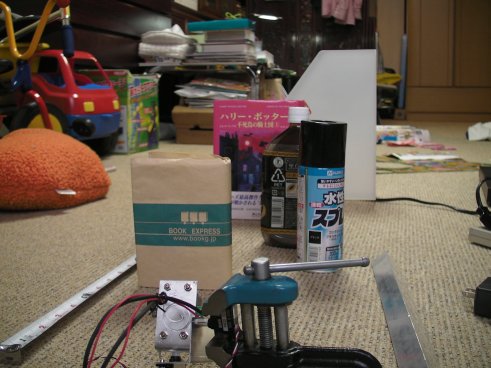

センサーから見た写真

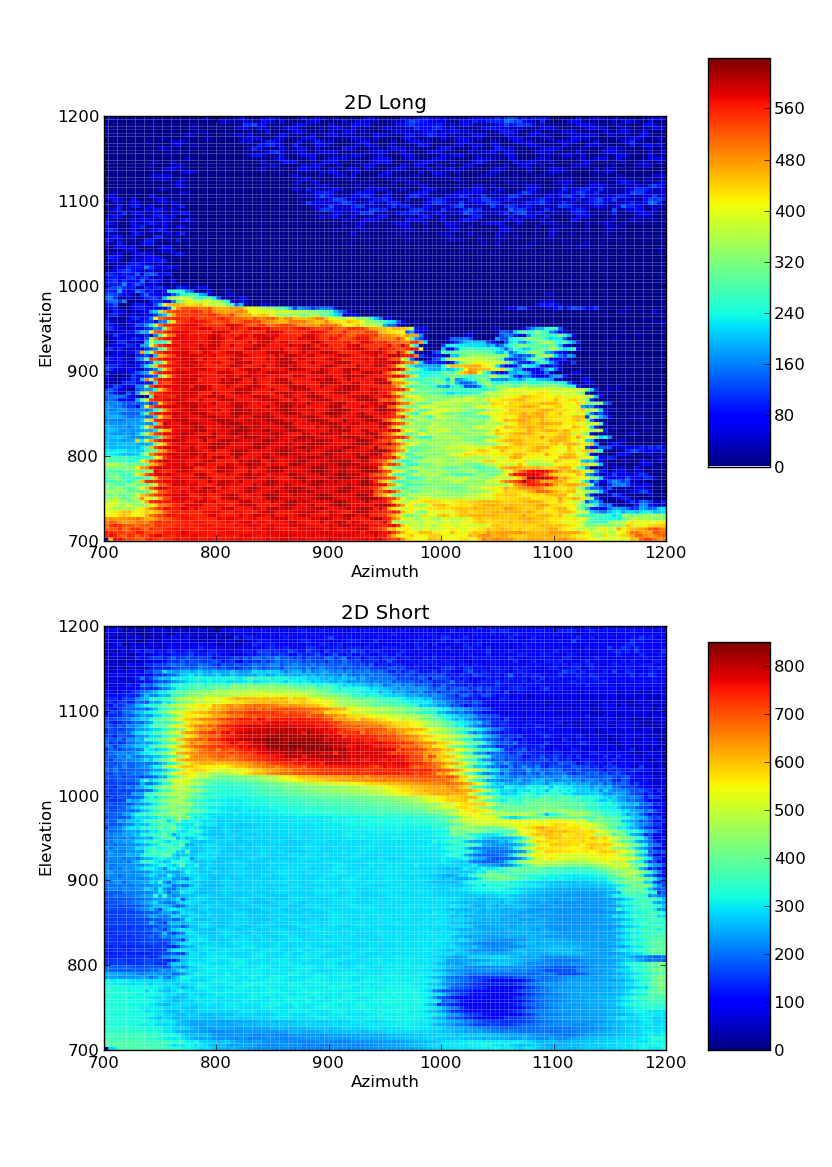

計測結果。上が中距離用センサの図、下が短距離センサの図
まだ距離データに直していない
