ナウシカ風マスク

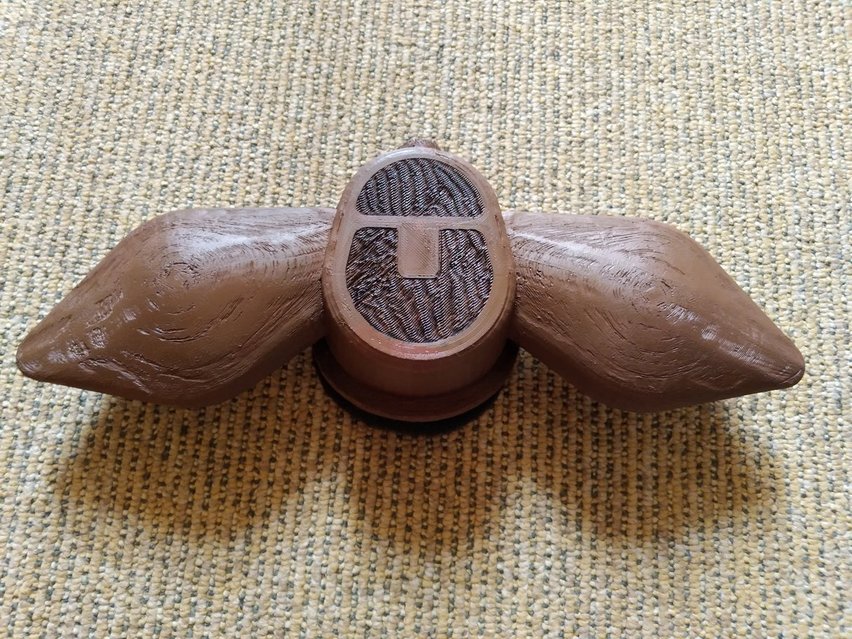

ナウシカに出てくるマスクっぽいマスクを作った。


元々はクリーンルームに使われるHEPAフィルターを用いてN95みたいな本格的なマスクが作りたかった
HEPAとN95の規格(抜粋)は以下の通り

HEPAフィルタ0.3um以下の粒子を99.97%以上除去
N95マスク塩化ナトリウム(空力学的質量径0.3μm)の捕集効率試験で95%以上捕獲

と似ている

そして、飛沫が直接フィルタにかからないように、後方吸気にしようとしていろいろデザインを考えていたらナウシカのマスクっぽくなったので、どうせなら寄せてしまおうかと思って作った

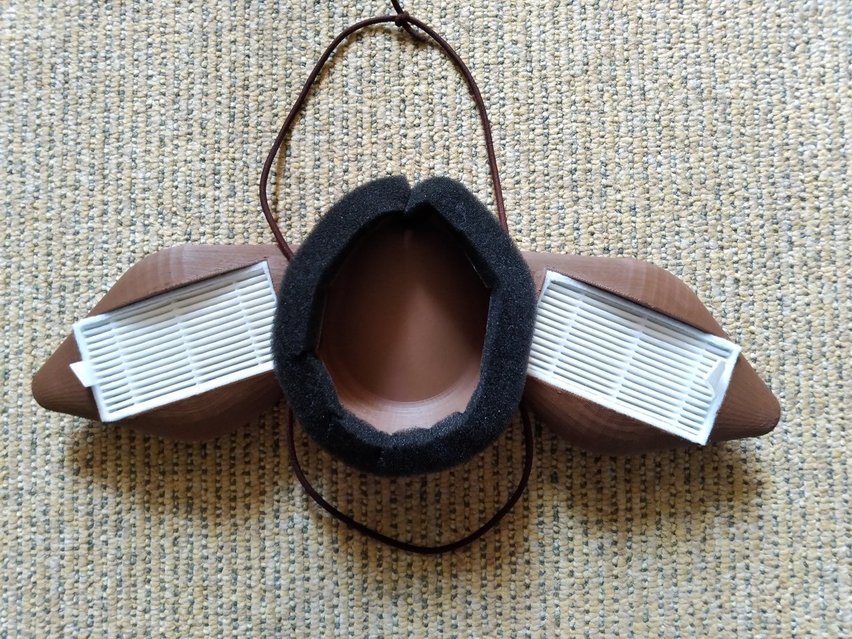

フィルタはロボット掃除機用のHEPAフィルター(上の写真の白い四角部分)を使った。

よりナウシカ風にすると


暑苦しくて実用的でないのでゴム紐を使ったほうがいい(そもそも見た目が実用的でないけど)

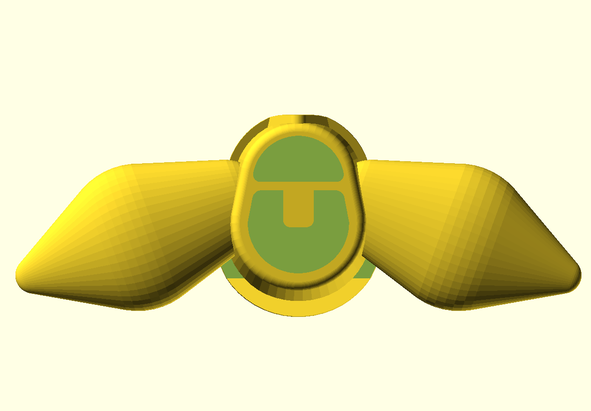

OpenSCADでデザインして3Dプリンターで印刷した。印刷に12時間ぐらいかかってしまった!
hull()とminkowski()を駆使しているのでレンダリングにも時間が掛かる


フィルタの前にプレフィルタを入れればより良いかもしれない。

もう少し小さいバージョンを設計したけど、まだ作製していない

版権などに引っかかりそうなので、CADデータは公表しないと思う
