いわゆるUSB接続のデジタル顕微鏡。
秋月電子で売っていたので購入してみた。
200万画素あるので結構使える。簡単なスタンドもついており固定しても使えるし、手で持っても使える。手で持って使うとよくCMやテレビに出てくる毛穴チェックなどができる。

Debianマシンに接続してみたが、簡単につながった。dmesgをみるといくつかワーニングが出ているが使っている分には問題がない。

Cheeseなどのカメラ用ソフトで撮影したり観察できる。 GTK+ UVC Viewerの方が軽いみたいでサクサク動く。

Cheeseで撮影してみた

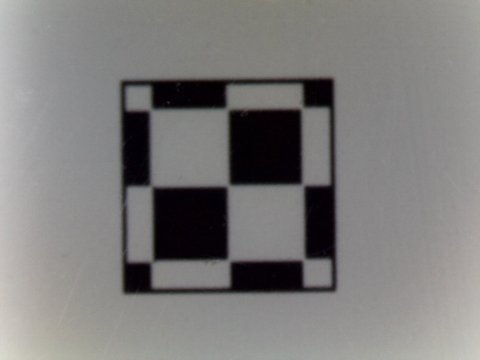

付属していたキャリブレーションパターン。1mm角のパターン。

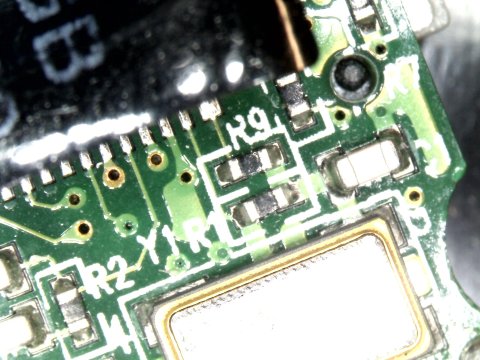

あるプリント基板。画像は縮小している


Tips

  • 倍率を最低にすると遠いものも写る。→Webカメラの替わりに使えるかも。
  • 100倍を超えてくると解像度が悪くなる。光学系の限界かも。
