cam.py

様々なCAD、画像ファイルからG-codeなどのCNC用ファイルに変換する。

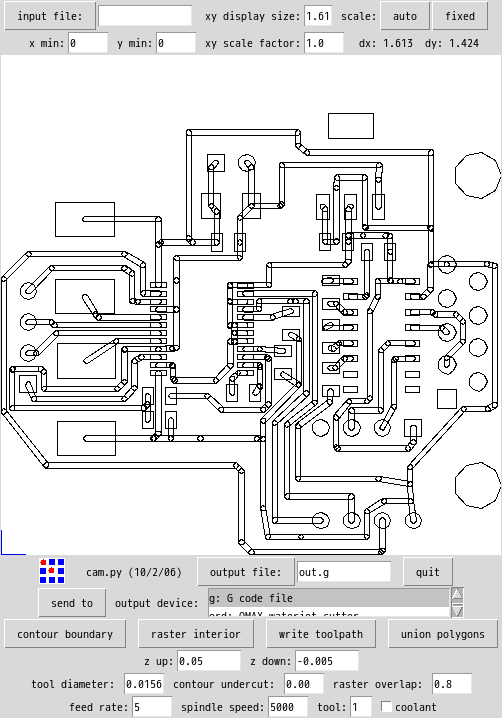

ガーバーデータを読み込んだところ

準備

• pythonのインストール
  • 様々なディストリビューションで公式パッケージがある。
  • Windows版もある
• milling a circuitboard using modelaから「cam.py」を取ってくる。真ん中辺り。ソースへの直リンク
• 自分の環境に合わせて「cam.py」の1行目を変更
  • たとえば「python」が「/usr/bin」にあれば

    #!/usr/bin/python

    とする。
• 実行可能にパーミッションを変更

使用

• cam.pyがあるディレクトリに行って立ち上げる.

  $ ./cam.py

  または

  $ python ./cam.py

  cam.pyの後にファイル名などを指定してもよい。
  • /usr/local/binなどに置いておいてもいいかも
• 「input file」で入力ファイルを指定
• 画像が表示される
  • 「auto」をクリックすると画面いっぱいに表示される。
  • 但し、原点座標が図の左下に変換されるので注意が必要
    • 元に戻すときは「fixed」
• CNCデータに変換する時の条件を設定。それぞれインチ単位
  • tool diameter:ドリルやエンドミルなどのツールの直径
  • z up:移動時のz高さ
  • z down:削るときの深さ
  • contour undercut:外形を削るときのアンダーカット。指定するとパターン幅が変わる
  • raster overlap:ジグザグに削るときの重なり
  • feed rate:切削速度？
  • spindle speed:スピンドルの回転数
  • tool:工具
• 「output device」で出力したい形式に設定
• 「contour boundary」や「raster interior」などで出力するデータを生成
  • 「contour boundary」はドリルの刃の径を考慮して外形線を作成
  • 「raster interior」は囲まれた領域をジグザクに削る

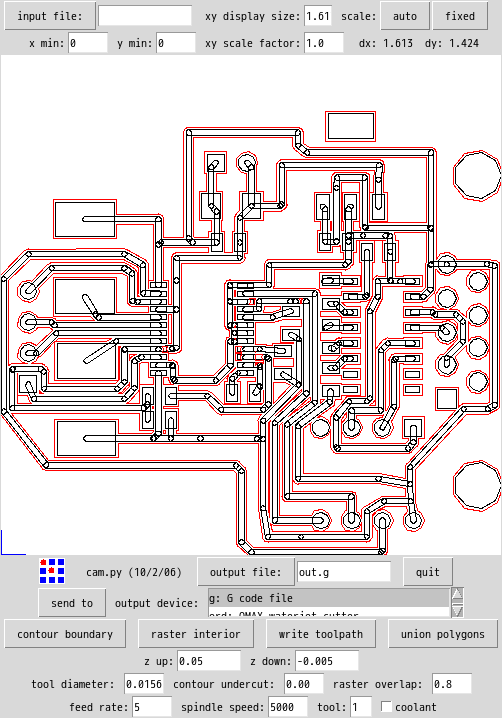

「contour boundary」をしたところ。この図だと線の間が狭いところはちゃんと切れていない。こう言う場合は切削ドリス径をより細いものにする必要がある。

• 「output file」で変換後の出力ファイルを指定→「save」
  • 「output file」が指定されていれば「send to」でも可
  • 「Write toolpath」でツールパスを「output file」で指定したファイルに保存

問題点

• ベタグランドにするとうまくいかない。
