KiCADの古いバージョンで説明しているので最新バージョンとは多少違います

CVpcb

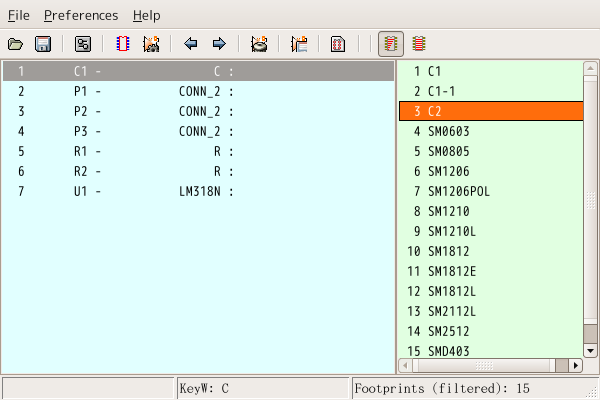

CVpcbは部品にランドパターン(フットプリント)を割り当てる作業をする。
一般的なフットプリントは揃っているので、新しいフットプリントを必要とすることは少ないかも。
この辺はEagleより便利かもしれない。

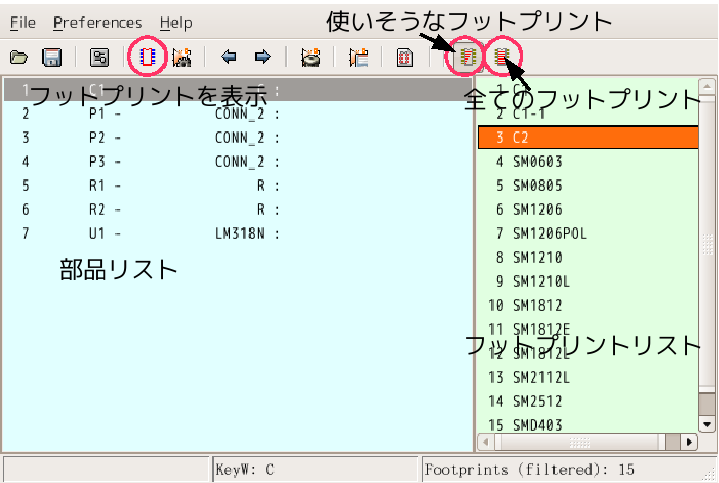

右側のリストからフットプリントを選ぶ。ダブルクリックでOK

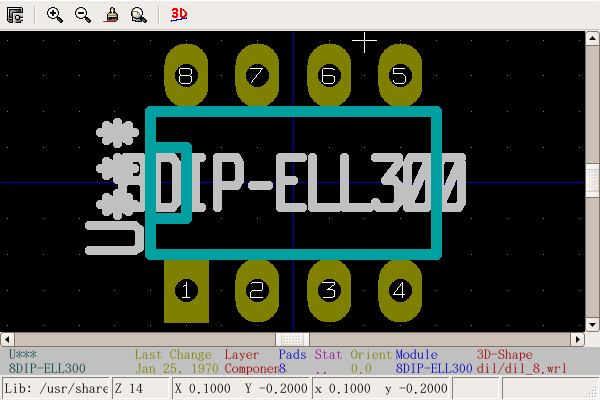

実際のフットプリントのパターンを表示することもできる

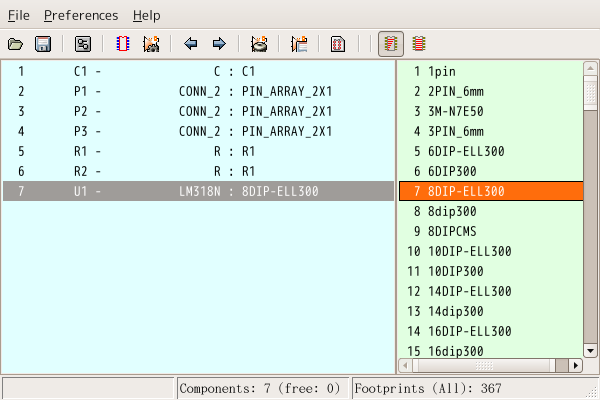

すべての部品にフットプリントを割り当てる


ネットリストとして保存して終了。PCBnewを立ち上げてプリントパターンを作成する
