部品集を作る

自分で作ったSubcircuitをまとめてLibraryを作ることもできる。
こうすると分かりやすく使いやすい。

Subcircuitを用意

「Subcircuitの作り方」を参考にSubcircuitを作る。複数作ってもいい。

Libraryの新規作成

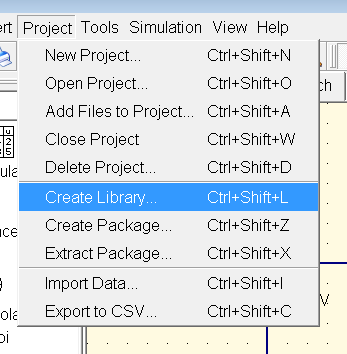

メニューの「Project」→「Create Library」を選択

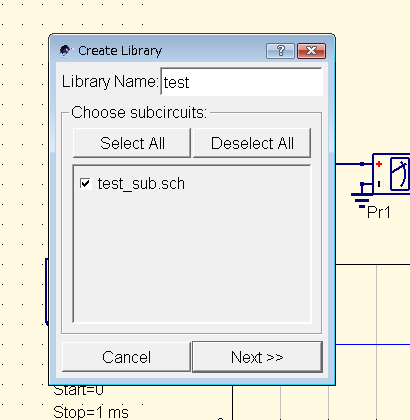

Libraryの名前を決めて作ったSubcircuitを選択。複数選択可能


あとは説明を入れて登録。

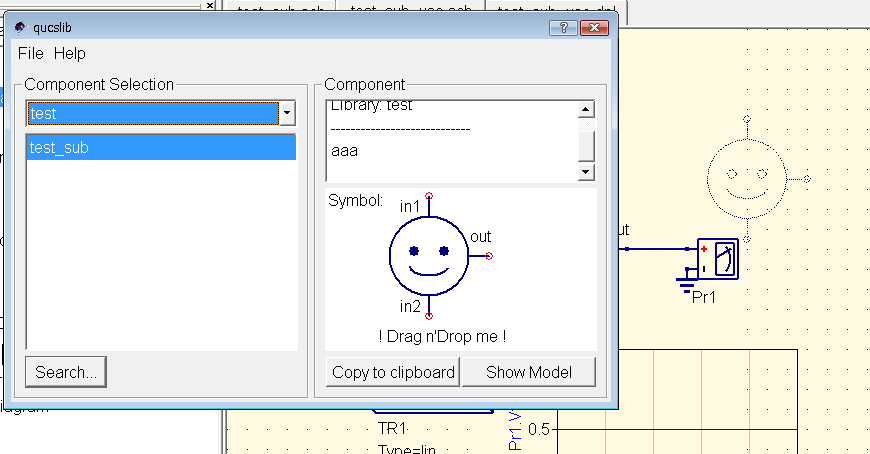

こうすれば、メニューの「Tools」→「Componet Library」から作ったライブラリを読み出せるようになり、


ドラッグ＆ドロップで部品を貼り付けられる
